AR-081 Raccord de Cloison

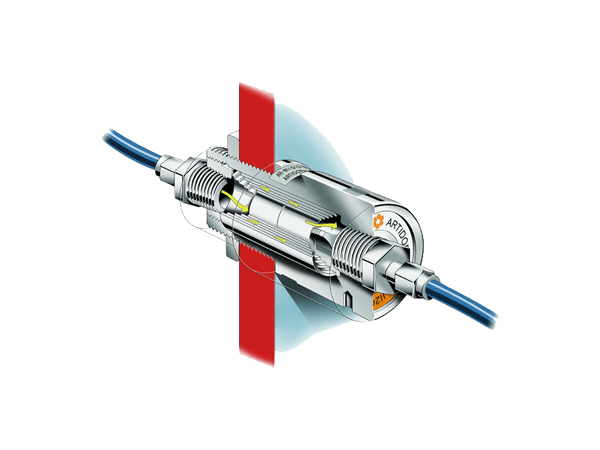

AR-081 Bulkheadfitting for zone 1Le Raccord de Cloison Artidor AR-081 est conçu pour être un pare-flammes à monter dans la paroi d’une enceinte antidéflagrante Ex d. Il y assure un passage dégagé d'air, de gaz et de liquide sans pour autant compromettre la caractéristique antidéflagrante de cette enceinte.

Dans le cas d’une d'explosion dans l’enceinte antidéflagrante, le raccord empêchera les flammes et les gaz chauds de s'échapper; le gaz chaud étant refroidi dans le raccord à un tel point qu'il ne pourra plus enflammer l'environnement potentiellement explosif.

Le raccord de cloison dispose également d’une fonction de connexion pour les tuyaux pour gaz et liquides tels que réfrigérants, hydrauliques et pneumatiques. En raison de sa conception spécifique, la perte de pression est très faible dans le raccord de cloison et il empêchera la formation de condensats. Grâce à ces spécificités bien particulières, le raccord est très approprié à une utilisation dans des lignes d'échantillonnage d’un équipement d'analyse de gaz.

Les enceintes antidéflagrantes ne sont généralement pas conçues pour résister à une explosion d’une pression supérieure à 110% de la pression atmosphérique. Monté dans cette enceinte, le raccord se présentera comme aérateur, évitant ainsi aisément l'accumulation de pression dans le boîtier.

Les raccords de cloison Artidor sont antidéflagrants et certifiés selon la directive européenne ATEX 2014/34/UE (ATEX 114) et ils sont marqués CE.

Demande d'informations ou de devis?

Contactez-nous pour plus d'informations ou si vous recherchez une version spéciale de ce produit. Nous vous aiderons avec plaisir!

Contactez-nous Demander devis

Caractéristiques
  • Certifié ATEX
  • Type de protection antidéflagrant Ex d
  • Pour le transit de gaz et liquides
  • Chutes de pression minimales
  • Rétention d'humidité négligeable, séchage rapide
  • Design industriel moderne
  • Facile à nettoyer
  • Acier inoxydable SS316
Spécifications techniques
  • Certification ATEX
    II 2 G EEx d IIC
  • Directives européennes
    2014/34/UE (ATEX 114)
  • Normes appliquées
    EN 50014:1997, EN 50018:2000
  • Type de certificat d'examen UE
    KEMA 01ATEX2136 U certificat de composants
  • Classe de température
    En fonction du volume du boîtier Ex d utilisé
  • Matériau
    Acier inoxydable SS316
  • Indice de protection
    IP65 selon EN 60529
  • Filetage de montage
    M32 x 1,5
  • Connexions
    3/8" NPT (2x)
  • Passage libre
    28 mm²
  • Rapport d'écoulement
    10 litres / minute à une pression différentielle de 28 mBar (gaz)
  • Température ambiante
    de -20 °C à +40 °C
  • Dimensions
    Ø39 x 75 mm
  • Poids
    510 grammes
